Артиллерийские снаряды и боевые части реактивных снарядов и ПТУР

Многообразие целей и выполняемых задач потребовало создания снарядов, существенно отличающихся по устройству, действию и калибру. Для удобства применения, обеспечения войск, учета и изучения снаряды классифицируются по ряду признаков (рис. 2.8).

Снаряды основного назначения предназначены для поражения целей (уничтожения живой силы, вооружения и техники, разрушения оборонительных сооружений).

Снаряды специального назначения применяются для выполнения задач, способствующих поражению целей или препятствующих действиям противника (освещение местности, занятой противником, пристрелка и целеуказание, ослепление противника, постановка дымовых завес, создание помех РЛС и др.).

Снаряды вспомогательного назначения предназначены для решения учебно-практических задач и испытаний орудий.

К снарядам предъявляются следующие тактико-технические требования, определяющие эффективность действия снаряда: могущество действия, дальность стрельбы, кучность боя.

Могущество действия снаряда характеризуется эффективностью действия по цели (разрушение, поражение, освещение и т. д.) и зависит,от калибра, конструкции снаряда и взрывателя, типа и массы снаряжения. Показателями оценки могущества действия могут быть: приведенная площадь поражения цели (для осколочно-фугасных снарядов), объем воронки (для фугасных снарядов и мин), вероятность поражения цели (для бронебойных и кумулятивных снарядов), математическое ожидание площади пожара (для зажигательных снарядов) и др.

Дальность стрельбы измеряется наибольшей горизонтальной дальностью полета снаряда для данного орудия и зависит от начальной скорости, угла бросания снаряда и силы сопротивления воздуха.

Кучность боя обратна понятию рассеивания снарядов, характеризуемому величинами срединных отклонений по дальности Вд, в боковом направлении Вб и по высоте Вв. Кучность боя оценивается: для осколочных, осколочно-фугасных и бетонобойных снарядов — величинами Вд/Х и Вб, для бронебойных и кумулятивных — Вб и Be, для мин — Вд/Х и Вб/Х. Кучность боя — одна из важнейших характеристик, определяющая расход выстрелов и время выполнения задачи, предел безопасного удаления своих войск от огневого вала. Она зависит в основном от типа и состояния орудия, конструкции и качества изготовления и эксплуатации снарядов и зарядов, от правильности заряжания, точности действия дистанционных и неконтактных взрывателей, состояния метеоусловий при стрельбе.

По устройству большинство снарядов представляют собой совокупность металлической оболочки, снаряжения, соответствующего назначению снаряда, ведущей и стабилизирующей частей. Активно-реактивные (АРС), реактивные (PC) снаряды и противотанковые управляемые ракеты (ПТУР) имеют, кроме того, реактивный двигатель. Оболочка и большинство других элементов снаряда изготовляются из сталей различных марок.

Ведущая часть снаряда обеспечивает ведение снаряда по каналу ствола или направляющей боевой машины, а также обтюрацию газов при выстреле. Она включает ведущие и обтюрирующие пояски (кольца), центрующие утолщения и кромки лопастей стабилизаторов (перьев), поддоны, ведущие выступы (штифты). У мин обтюрация газов достигается кольцевыми канавками в центрующих утолщениях. Прорыв газов между центрующими выступами и стенками ствола уменьшается за счет расширения и завихрения газов в канавках. В целях уменьшения износа ствола и повышения надежности обтюрации газов ведущие пояски снарядов изготавливаются из рафинированной меди или железокерамических материалов.

Стабилизирующая часть снаряда обеспечивает стабилизацию снаряда в полете. Она исключает поворот снаряда относительно центра масс от действия опрокидывающего момента, возникающего от силы сопротивления воздуха RB, приложенной к центру давления, находящегося впереди центра масс. Оперенные снаряды (и мины) стабилизируются аэродинамическим способом — смещением центра давления к хвостовой части с помощью стабилизаторов.

Форма снаряда определяется его наружными очертаниями и выбирается из условий обеспечения минимального сопротивления воздуха, высокой устойчивости в полете и простоты производства. Головная часть может быть оживальной, конической, оживально-конической или поверхностью с образующей в виде степенной функции.

Параметры снаряда, определяющие его форму, размеры, массу, конструкцию и баллистику, называются характеристиками снаряда. Это геометрические характеристики, определяющие форму и размеры снаряда: калибр - диаметр снаряда по центрующим утолщениям, площадь поперечного сечения, полная длина , длина каждого элемента снаряда. Это массовые характеристики, определяющие массу и могущество снаряда и отдельных его частей: полная масса снаряда, масса взрывчатого вещества, коэффициент массы снаряда, коэффициент наполнения взрывчатым веществом, коэффициент массы заряда, коэффициент поперечной нагрузки. Это конструктивные характеристики, раскрывающие особенности устройства и степень совершенства снаряда: толщина стенки корпуса, коэффициент удлинения снаряда и др. Это баллистические характеристики, определяющие особенности поступательного и вращательного движения снаряда в полете и кучность боя: баллистический коэффициент, коэффициент формы снаряда, представляющий собой отношение коэффициентов лобового сопротивления данного и эталонного снарядов. Уменьшение коэффициента формы уменьшает сопротивление воздуха при полете снаряда и увеличивает дальность стрельбы. Для лучших современных снарядов сопротивление воздуха может принимать значение до 0,6.

При увеличении калибра возрастает поперечная нагрузка, а баллистический коэффициент уменьшается и снаряды медленнее теряют скорость в полете.

К баллистическим характеристикам относятся также осевой момент инерции относительно продольной оси и экваториальный момент инерции относительно поперечной оси снаряда, проходящих через его центр масс.

На снаряд при выстреле, в полете и при встрече с целью действуют различные силы.

При выстреле на снаряд действуют: движущая сила; реакции связей (радиальная реакция канала ствола, нормальная реакция боевой грани нареза на ведущий поясок и центрующие утолщения, силы трения ведущего пояска и центрующего утолщения при движении по каналу ствола, силы инерции, действующие при движении на элементы снаряда и взрывателя.

Силы инерции возникают от ускоренного поступательного и вращательного движения снаряда

Силы инерции достигают максимума при максимальном давлении пороховых газов. Центробежная сила будет максимальной при вылете снаряда из ствола.

В полете и при встрече с целью на детали снаряда также действуют силы инерции. Кроме того, на поверхностные детали снаряда и взрывателя, особенно в головной части, будет действовать давление воздуха или преграды. Это необходимо учитывать при выборе установки взрывателя в зависимости от погодных условий. Так, во время дождя, града, снега стрельба с открытой мембраной взрывателя может привести к преждевременному срабатыванию снаряда.

Осколочные (О), осколочно-фугасные (ОФ) и фугасные (Ф) снаряды и мины (рис. 2.11) применяются для уничтожения живой силы, боевой техники и разрушения оборонительных сооружений. Конструктивные различия и особенности поражающего действия этих снарядов определяются в основном величиной коэффициента наполнения и толщиной стенки корпуса.

Наибольшее применение находят осколочно-фугасные снаряды и мины (рис. 2.11,6, в), составляющие основу боекомплектов орудий средних калибров. Они комплектуются головными контактными, дистанционными и неконтактными взрывателями.

[bg|snar|1|200|sort|1|#222222|1]

Рисунки приведены в виде миниатюр. Для просмотра в полном размере щелкните по ним левой кнопкой мыши.

Осколочные снаряды применяются к орудиям малого калибра и реже — к орудиям среднего калибра, фугасные снаряды — к орудиям крупного калибра, а фугасные мины — к минометам калибра свыше 120 мм.

Для снаряжения О, ОФ, Ф снарядов используются бризантные взрывчатые вещества: «Т» — тротил, A-IX-20 и др.

Снаряды О, ОФ и Ф обладают ударным, осколочным, фугасным и зажигательным действием. Для осколочных снарядов основным является осколочное действие, для фугасных — фугасное, а для осколочно-фугасных — осколочное или фугасное, в зависимости от установки взрывателя.

Ударное действие — разрушительное действие снаряда при проникании в преграду за счет кинетической энергии.

Для фугасных и осколочно-фугасных снарядов при установке взрывателя на инерционное или замедленное действие ударное действие предшествует фугасному.

Ударное действие характеризуется толщиной пробиваемой преграды или глубиной проникновения в нее.

При углах встречи >50° путь снаряда в преграде становится криволинейным, а при углах падения <30° снаряд может вылететь из преграды (рикошет) под углом. Явление рикошета используется при стрельбе для получения воздушного разрыва снаряда, повышающего эффективность осколочного действия по живой силе и технике противника на обратных скатах высот, в окопах и оврагах.

Осколочное действие снаряда заключается в поражении цели осколками, образующимися при дроблении оболочки снаряда при детонации разрывного заряда взрывчатого вещества. Поражающим фактором при осколочном действии является кинетическая энергия осколка или специального поражающего элемента.

Действие осколка аналогично ударному действию снаряда. Другими характеристиками осколочного действия являются число образовавшихся убойных осколков и убойный интервал на котором осколок сохраняет убойную энергию.

Убойный интервал существенно зависит от формы осколка и его начальной скорости, значения которой лежат в пределах 1000—1500 м/с.

Убойными осколками для живой силы считаются осколки, имеющие в момент удара кинетическую энергию не менее 10 кгм.

Основной характеристикой эффективности осколочного действия является приведенная площадь поражения цели данного типа.

Эффективность осколочного действия зависит от: вида стрельбы (ударной, на рикошет, дистанционной), угла встречи с преградой, высоты разрыва, твердости грунта и величины углубления снаряда, чувствительности взрывателя и вида его установки, скорости снаряда в момент встречи с преградой, материала, формы и вида обработки корпуса, мощности взрывчатого вещества.

При стрельбе на рикошет оптимальной является высота разрыва снаряда 3—6 м, а при дистанционной стрельбе — 10—12 м.

Фугасное действие снарядов заключается в разрушениях, производимых газообразными продуктами взрыва и ударной волной в окружающей среде. Оно характеризуется образованием воронки с выбросом материала конструкции, возникновением трещин и пластических деформаций в зоне разрушения, появлением откольных трещин на тыльной поверхности конструкции, раскрытием сварных швов.

При детонации разрывного заряда возникают давления в (1-З) * 1010 Н/м2 и разрыв оболочки снаряда происходит за время 10-4—10-5 с, т. е. практически мгновенно.

Эффективность фугасного действия зависит от глубины проникания снаряда в преграду в момент разрыва. Разрыв снаряда без вскрытия воронки называется камуфлетом. При таком разрыве резко снижается эффективность фугасного действия.

Действие взрыва в преграде характеризуется тремя сферами: вытеснения (сжатия), разрушения и сотрясения. В сфере вытеснения с радиусом в несколько калибров продукты взрыва вытесняют грунт. В сфере разрушения с большим радиусом нарушаются связи между частицами грунта, образуются трещины и происходит разрушение оборонительных сооружений. В сфере сотрясения происходит колебательное движение грунта с образованием трещин и откольных явлений.

Эффективность фугасного действия определяется радиусом сферы вытеснения, радиусом сферы разрушения, радиусом откольного действия и глубиной воронки.

Бронебойные и кумулятивные снаряды применяются для стрельбы прямой наводкой по бронированным целям, а также для поражения целей за вертикальными стенками фортификационных сооружений.

Поражение бронированной цели является случайным событием, вероятность которого зависит от вероятности попадания в цель, вероятности пробития брони и вероятности поражения целей за броней, выход из строя которых ведет к потере боеспособности. Отсюда следует, что основными требованиями к бронебойным и кумулятивным снарядам являются: высокая кучность боя; мощное ударное, бронебойное и заброневое действие. Ударное действие характеризуется толщиной пробиваемой брони и осуществляется: у бронебойных снарядов — за счет большой кинетической энергии прочного снаряда (или сердечника), у кумулятивных снарядов — за счет действия кумулятивной струи.

Поражающее действие за броней проявляется в осколочном, фугасном и зажигательном действиях корпуса (сердечника) и осколков снаряда, элементов кумулятивной струи и брони, а также ударной волны и продуктов детонации взрывчатого вещества (у каморных калиберных снарядов).

Бронебойные калиберные снаряды (рис. 2.13) в зависимости от формы и устройства головной части делятся на остроголовые, тупоголовые с баллистическим наконечником и снаряды с бронебойным и баллистическим наконечником. Эти снаряды имеют камору мощного взрывчатого вещества. Тупоголовые и, особенно, снаряды с бронебойным наконечником менее склонны к рикошетированию при малых углах встречи с наклонной броней. Калиберные каморные снаряды комплектуются донными взрывателями. Основное достоинство этих снарядов — высокое заброневое действие (в случае пробития брони).

Корпус снаряда и бронебойный наконечник изготавливаются из прочных легированных сталей с дифференцированной по длине снаряда термообработкой.

[bg|snar|1|200|sort|1|#222222|2]

Для корректировки стрельбы бронебойные и подкалиберные снаряды снабжаются трассерами.

Подкалиберные бронебойные снаряды (рис. 2.14) были разработаны в целях повышения бронепробиваемости и уменьшения рикошетирования. По конструкции (в порядке поступления на вооружение) они бывают: катушечной формы, обтекаемой формы, с отделяющимся поддоном и оперенные. По сравнению с калиберными эти снаряды имеют существенно меньшую массу, что при равной массе заряда обеспечивает значительное увеличение начальной скорости снаряда, дальности прямого выстрела и бронепробиваемости.

Основной поражающей (активной) частью снарядов катушечной, обтекаемой формы и с отделяющемся поддоном является подкалиберный сердечник из твердого и тяжелого сплава (плотность примерно в двое выше, чем у стали), имеющий значительную массу (0,6-0,7 от массы снаряда) и малый диаметр (0,25-0,30 диаметра калибра), что обеспечивает его высокое бронебойное действие.

[bg|snar|1|200|sort|1|#222222|3]

Недостаток снарядов катушечной и обтекаемой формы состоит в том, что, являясь, по существу, калиберными в полете, они относительно быстро теряют скорость, а следовательно, и бронепробиваемость. Снаряды с отделяющимся поддоном неустойчивы при ведении по каналу ствола, имеют недостаточную кучность, а негерметичность стыка корпуса с поддоном усложняет эксплуатацию снарядов (попадание пыли и влаги, коррозия).

Подкалиберные оперенные снаряды являются последней (на начало 1990-х ггдов) модификацией бронебойных снарядов и отличаются удлиненной стреловидной формой корпуса (активная часть снаряда приблизительно равна 5диаметрам) и оперением. Они применяются к гладкоствольным орудиям.

Перья (лопасти) стабилизатора этих снарядов имеют односторонний скос, обеспечивающий за счет аэродинамического сопротивления вращение снаряда на траектории и повышение кучности стрельбы. Головная часть выполнена с притуплением, закрытым баллистическим наконечником. У отдельных снарядов она снабжена и бронебойным сердечником из тяжелого материала. Малый диаметр корпуса (примерно 0,4 диаметра калиберного мнаряда) и отсутствие поддона позволили при той же масса, что и у подкалиберных неоперенных снарядов, существенно уменьшить баллистический коэффициент (за счет увеличения коэффициента перегрузки).

Ведение снаряда по каналу ствола осуществляется ведущим кольцом, имеющим обтюрирующий медный поясок, и верхними гранями лопастей стабилизатора. Ведущее кольцо состоит из нескольких секторов, соединенных с корпусом при хранении и выстреле зубчатым зацеплением. Ведущее кольцо имеет продольные (под углом к оси) отверстия, герметизированные при хранении прокладками, через которые при выстреле истекают пороховые газы, обеспечивая вращение снаряда. При вылете снаряда из ствола за счет центробежной силы и сопротивления воздуха секторы разрывают ослабленное обтюрирующее кольцо и отделяются от снаряда.

Применение достаточно мощного метательного заряда обеспечивает очень высокую начальную скорость легкого оперенного снаряда, а хорошая аэродинамическая форма — малую потерю скорости на траектории и высокую бронепробиваемость.

Оперенные снаряды при высоких скоростях встречи с целью меньше склонны к рикошетированию. Недостатки снарядов: возможность поражения своих войск в секторе стрельбы высокоэнергетическими секторами ведущего кольца, недостаточное заброневое действие.

Бетонобойные снаряды по устройству и принципу действия напоминают бронебойные каморные снаряды. Они могут применяться к орудиям 152-мм калибра и выше для разрушения прочных фортификационных сооружений при стрельбе, в основном, с навесной траекторией.

Снаряд имеет камору с взрывчатым веществом и ввинтное дно с доннным взрывателем. Сплошная и прочная головная часть и большая масса снаряда (18 * 103 кг/м3) способствуют глубокому прониканию снаряда в преграду без вскрытия каморы, что обеспечивает в дальнейшем мощное фугасное действие внутри преграды.*

На головную часть бетонобойного снаряда под верхним центрующим утолщением наносится синяя кольцевая полоса.

Кумулятивные снаряды поражают бронированные цели ударным действием высокоскоростной кумулятивной струи (скорость до 104 м/с). Кумулятивные снаряды применяются двух видов (рис. 2.15): вращающиеся — к нарезным орудиям и оперенные — к гладкоствольным и нарезным орудиям. Эти снаряды наряду с бронебойным обладают и неплохим осколочным действием по целям перед наружной поверхностью брони, поэтому некоторые из них называются кумулятивно-осколочными снарядами.

Кумулятивный эффект, открытый еще в 1864 г. генералом русской армии М. М. Боресковым, нашел широкое применение с начала 40-х годов XX века при создании боеприпасов.

[bg|snar|1|200|sort|1|#222222|4]

Основной частью кумулятивного снаряда является кумулятивный узел, включающий прессованные шашки мощного бризантного взрывчатого вещества с конусообразной выемкой, закрытой медной или стальной облицовкой, и капсюль-детонатор, расположенный в донной части узла. Снаряды комплектуются малоинерционными по времени головными взрывателями контактного действия. Для защиты облицовки от детонационного импульса взрывателя впереди кумулятивного узла помещается предохранитель с центральным отверстием. В снарядах, у которых капсюль-детонатор является общим для взрывателя и кумулятивного узла, предохранитель отсутствует. Привинтная головка с очком под взрыватель обеспечивает снаряжение снаряда прессованными шашками взрывчатого вещества.

При ударе по преграде детонационный импульс от взрывателя, проходя через отверстие в предохранителе и канал центральной втулки, вызывает детонацию капсюля-детонатора и разрывного заряда взрывчатого вещества кумулятивного узла. Быстрое распространение детонационной волны (скорость детонации свыше 7- 103 м/с) от донной к головной части кумулятивного узла вызывает высокоскоростное обжатие облицовки (схлопывание) в направлении ее оси. Частицы облицовки в каждом сечении, двигаясь под углом к ее оси, сталкиваются, увеличивая свою скорость, и образуют кумулятивную струю, которая движется в сторону преграды. Обладая скоростью до 104 м/с и малым диаметром (около 0,05 диаметра снаряда), кумулятивная струя создает давление до 1011 Н/м2, что более чем на порядок превышает предел текучести материалов преграды. По оси действия струи происходит вымывание материала преграды (в обратном направлении) и образуется пробоина. Заброневое действие обеспечивается элементами струи, осколками тыльной стороны преграды и детонационной волной.

За счет неодновременности обжатия сечений облицовки элементы кумулятивной струи по ее длине имеют различную скорость (наибольшую — в головной части), поэтому струя растягивается. Задняя часть струи — «пест» — наиболее массивная (до 80% массы облицовки), имеет относительно невысокую скорость (примерно 500—1000 м/с). Пест, как правило, не пробивает броню.

К концу формирования кумулятивная струя имеет наилучшие пробивные возможности. Особенностью действия кумулятивной струи является отсутствие рикошета.

Кумулятивный эффект может применяться в боеприпасах не только для бронепробивания, но и для инициирования разрывных зарядов взрывчатого вещества и возбуждения термоядерных цепных реакций.

Эффективность кумулятивного снаряда повышается с увеличением плотности материала облицовки и стабилизируется с уменьшением времени действия взрывателя . До момента полного формирования струи и после него, при разрыве струи на части, ударное действие струи и эффективность действия снаряда резко снижается.

Эффективность действия кумулятивной струи заметно снижается при больших скоростях вращения снарядов, вследствие деформации и размыва струи от действия центробежной силы. В связи с этим оперенные снаряды существенно эффективнее вращающихся кумулятивных снарядов.

Одним из важных достоинств кумулятивных снарядов является относительно слабая зависимость эффективности их действия от дальности стрельбы, что позволило применять орудия с невысокими скоростями движения снарядов (гаубицы, минометы, безоткатные орудия) для борьбы с бронированными целями. Недостатком этих снарядов является не очень эффективное действие по экранированной (экран при колебаниях нарушает целость струи), многослойной и активной (со слоем взрывчатого вещества) броне.

[bg|snar|1|80|sort|1|#222222|5]

Основное назначение зажигательных снарядов (рис. 2.16) — поражение материальных средств (складов ГСМ, боеприпасов и др.), а также техники и живой силы противника. Особенно они эффективны при дистанционной стрельбе по целям, укрытым в сухой растительности (лес, камыш и т. д.) и деревянных постройках при одновременном применении с осколочно-фугасными снарядами.

В заданной точке траектории над целью срабатывает дистанционный взрыватель, тепловой импульс которого по каналу вдоль оси снаряда передается вышибному заряду из дымного ружейного пороха в донной части снаряда. Зажигательный состав в зажигательных элементах и вышибной заряд воспламеняются, образующиеся газы давят на диафрагму, происходит срезание резьбы (шпилек) головки снаряда и горящие зажигательные элементы выбрасываются вперед. Зажигательные элементы (термитного типа или жидкие) горят 10—20 с при температуре до 3000° С, создавая очаги пожара.

На корпус снаряда под верхним центрующим утолщением наносится красная кольцевая полоса.

Дымовые снаряды (рис. 2.17, а) предназначены для создания дымовых завес в целях маскировки своих войск, ослепления противника, целеуказания и пристрелки.

В качестве дымообразующего вещества широко используются белый фосфор (рецептура Р-4) и серный ангидрид, снаряжение которыми осуществляется через очко в дне снаряда. Контактный (реже дистанционный) взрыватель устанавливается в очко запального стакана, ввинченного в корпус снаряда.

[bg|snar|1|200|sort|1|#222222|6]

При срабатывании снаряда шашки прессованного взрывчатого вещества в запальном стакане детонируют, разрушая (раскрывая) головную часть снаряда. Происходит распыление дымообразующего вещества и реакция его с парами воды атмосферного воздуха. Образующийся при этом аэрозоль и мельчайшие твердые частицы создают облако, выполняющее ослепляющую, маскирующую или целеуказательную функцию. Размеры облака в поперечнике достигают 40 м и более, а время действия — 50 с.

Применение дымовых снарядов наиболее эффективно в сырую безветренную погоду. При скорости ветра более 5 м/с облако дыма быстро рассеивается. Особое внимание следует обращать на направление ветра и его влияние на перемещение облака дыма.

Осветительные снаряды (рис. 2.17,6) предназначены для освещения ночью местности, занятой противником; наблюдения за целями, их ослепления, контроля за результатами стрельбы; ориентирования своих войск. Требования к осветительным снарядам: высокая сила света (дальность видения не менее 5000 м), длительность освещения (не менее 25 с), надежность действия и безопасность эксплуатации. Осветительные снаряды являются особо пожароопасными боеприпасами и требуют при эксплуатации строгого соблюдения правил совместного хранения и обращения.

[bg|snar|1|200|sort|1|#222222|7]

В настоящее время применяются осветительные снаряды дистанционного действия парашютного типа.

При срабатывании дистанционного взрывателя в заданной точке траектории тепловой импульс воспламеняет вышибной заряд, газы которого воспламеняют осветительный состав и выталкивают факел с парашютной системой через донную часть снаряда. Раскрытие парашюта обеспечивает торможение, а затем плавное снижение горящего факела со скоростью 5—15 м/с. Время горения факела составляет 30—60 с в зависимости от высоты срабатывания снаряда и вида осветительного состава. 122-мм гаубичный снаряд при высоте срабатывания 500 м освещает круговую местность диаметром 1000 м.

Выталкивание снаряжения через дно снаряда позволяет уменьшить скорость парашютной системы относительно земли до 230— 250 м/с, что необходимо для обеспечения прочности парашюта.

При стрельбе осветительными снарядами следует учитывать направление ветра в зоне срабатывания снаряда с целью прогнозирования последующего дрейфа факела с парашютом.

Агитационные снаряды (рис. 2.17, в) предназначены для доставки в расположение противника агитационных материалов. Корпуса этих снарядов унифицированы с корпусами осветительных снарядов. Рулоны с агитационным материалом вставляются в корпус так, чтобы направление навертывания листовок и вращения снаряда совпадали. Выброс агитационных материалов из корпуса осуществляется аналогично выбросу осветительного снаряда.

Головные части реактивных снарядов и ПТУР по назначению классифицируются аналогично артиллерийским снарядам. По конструкции они могут быть монолитные и кассетные (например, к РСЗО MLRS, США), а по калибру — калиберные, надкалиберные.

Монолитные, осколочные и осколочно-фугасные головные части (рис. 2.18) снаряжаются, как правило, смесями взрывчатых веществ (тротил и другие взрывчатые вещества, металлизированное горючее). Для повышения осколочного действия снаряда его корпус может иметь внутренние надрезы, обеспечивающие заданное дробление на осколки массой (5-6) * 10-3 кг.

Корпус головных частей тонкостенный, так как они при выстреле испытывают давление на порядок ниже, чем в стволе орудия. В связи с этим коэффициент наполнения головных частей достигает 30—50% и при равной массе они обладают более мощным, чем артиллерийские снаряды, фугасным и осколочным действием.

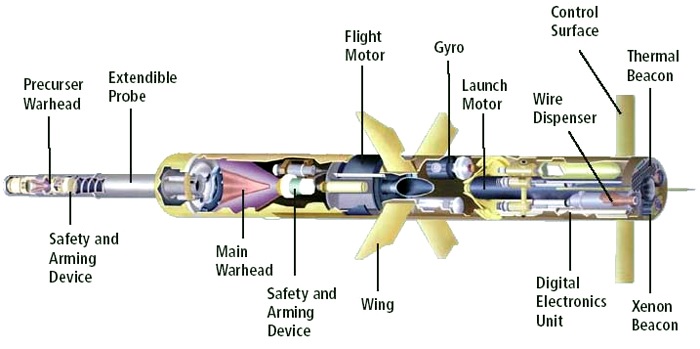

Кумулятивные головные части (рис. 2.19) применяются в основном к ПТУР и предназначены для поражения бронированных целей (танков, БТР, САО и др.). Их отличие от кумулятивных снарядов ствольной артиллерии состоит в основном в уменьшении толщины корпуса, выполняемого из легких материалов (алюминиевых сплавов, пластмассы), и увеличении коэффициента наполнения. Эти и другие меры обеспечивают снижение массы ПТУР и повышение эффективности действия по броне (бронепробиваемость достигает четырех калибров и более).
